Instalace 2,4GHz modulu do vysílače Graupner MX-12

Stejně tak, jako řada dalších kolegů modelářů i já jsem se rozhodl přejít na system 2,4GHz. I když, nebudu se se sytémem 35MHz loučit úplně, doposud sloužil bezvadně
a nepředpokládám okamžitý přesun všech mých modelů na 2,4GHz.

Proč přecházím? Je to dané možnostmi, které v současné době jsou, tak proč to nezkusit. Kompletní wifi systémy se dají pořídit za stejné náklady jako před pár lety 35MHz. Existují ale také VF moduly, které se buď jednoduše ve vysilači vymění za stávající anebo jsou jako moduly k zabudování do vysílače. Přistoupil jsem k poslední variantě s FrSky 2.4Ghz DIY Module, moje současná MX dvanáctka nemá výměnné moduly. Její schopnosti jsou pro mne stále naprosto dostačující, proto modul šel do ní. Zachoval jsem
i současný systém 35MHz. Přepínačem volím mezi oběma systémy.

Proč FrSky V8HT 2.4Ghz DIY Module? Velikostně mi připadal jako že půjde dobře zabudovat, něco jsem si o něm také přečetl. Hlavně, přelaďuje a dokáže si najít volný kanál, to dělá 100 krát za vteřinu. Umožňuje fail safe, ten se aktivuje na přijímači (spolu s pokyny s vysílače) a pak taky cena. Přijímač jsem zvolil v plastové krabičce, mně ty papírový připadaj, že tam toho moc není a že se to může pošramotit, když to nemá pevnou schránku.. ;-) Přijímač má dvě anténky a použije se ta, na které je silnější signál momentálně.

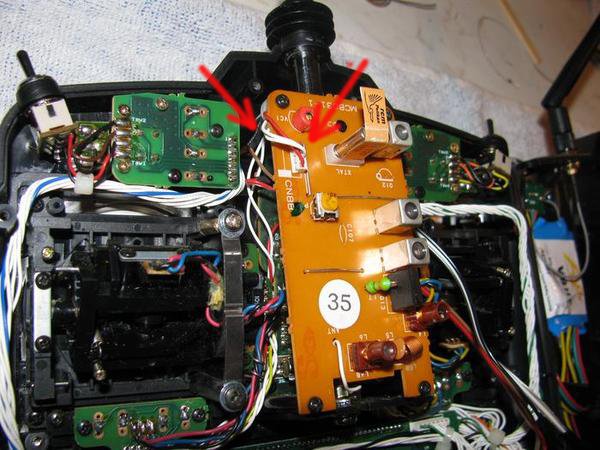

Hned ten den, co modul spolu s přijímači dorazil, jal jsem se vyzkoušet to. Otevřel jsem MX dvanáctku, koukám, jak je to tam spáchané, kolik je kde místa. Do 35 MHz VF modulu vedou 3 drátky do konektůrku(2 bílé a 1 červený). Červený je PLUS, hned vedle bílý je PPM signál a poslední bílý je MINUS. Připájel jsem tedy 3 kablíky wifi modulu zezadu na VF desku, zapnul jsem to, podle návodu spároval a hle, ono to šlape. Tak si říkám, že to rovnou zabuduji. Našel jsem doma přepínač, nějaký ten kablík, očistil jsem hrot páječky, trošku cínu, připravil vrtačku a hurá do toho.

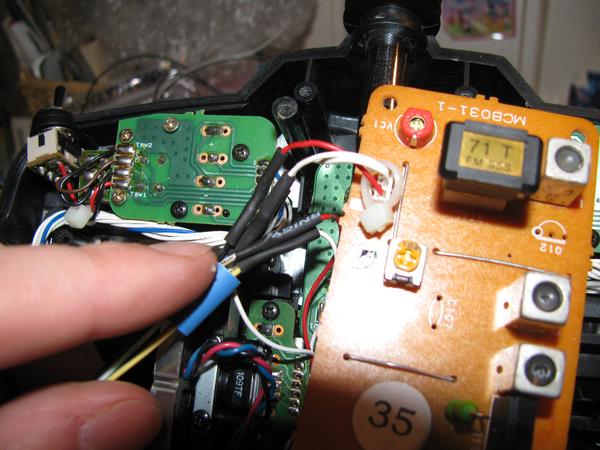

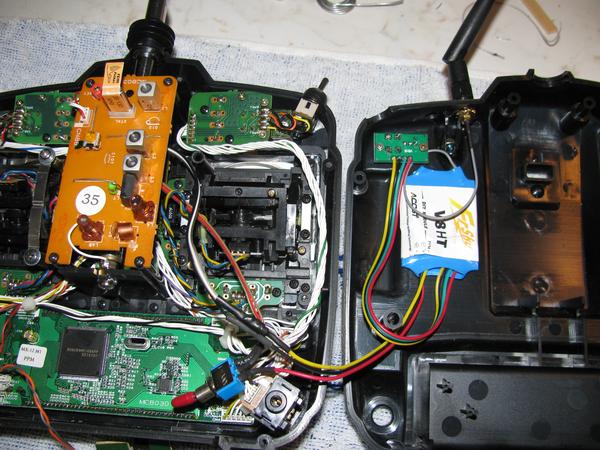

Červený kablík, co vede na 35 MHz VF desku jsem přerušil a napájel naň pomocné kablíky, ty vedu do dvoupolohového přepínače, na střední pin přivedu plus, na krajní pin druhý kablík, ten co vede do 35MHz VF odulu. Do dalšího krajního pinu přepínače přivedu plus z wifi modulu. Minus a signál z wifi modulu napájím přímo zezadu na 35MHz VF modul, zase přes pomocné kablíky. Co jde, tak pořádně obužírkuju. (Pozor, změna, čtěte zde)

Destičku s LED diodou a servisním tlačítkem wifi modulu jsem přidělal na zadní kryt do horní části. Takhle mi umístění při používání nevadí a při setmění mě neruší svit LED(ono je to spíše takové poblikávání:).

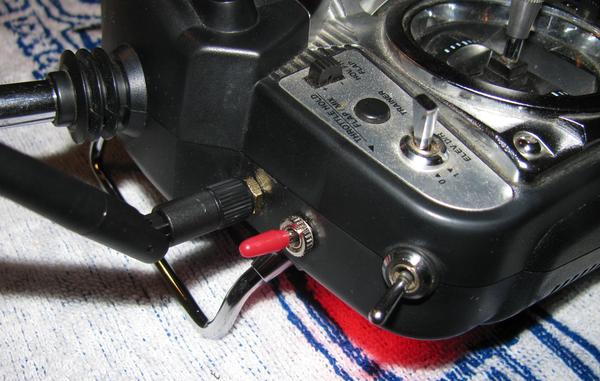

Umístění antény a přepínače dále na fotkách:

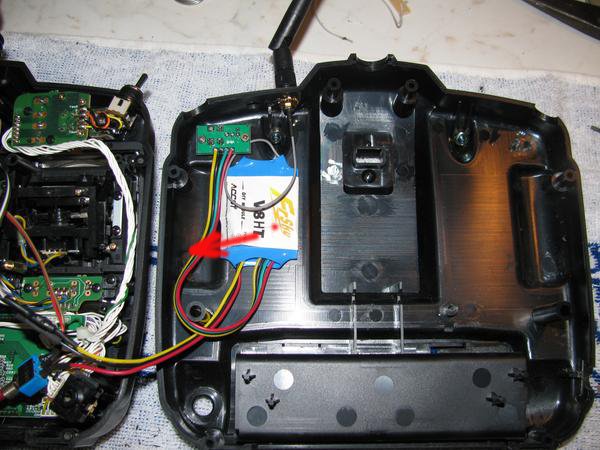

Nakonec jsem musel přesunout modul úplně ke kraji, takhle, jak je na fotce, tak vadil ovladači, přesto, že je tak "tenký":

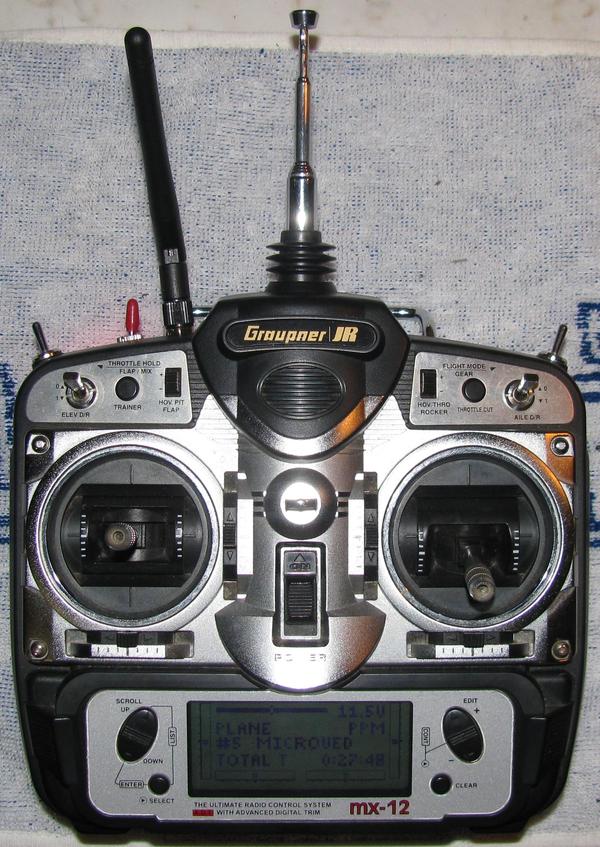

No, a takhle to vypadá. Náááááááádhera ;-)))))))

Systém má možnost zapnout režim testu, kdy se sníží výkon na 1/1000 -> Viz. zelená LED. Pokud zkouška s tímto i plnohodnotným výkonem bude OK, tak šup s tím do ér. Mám zatím 2 přijímače, nějaká éra musím nechat přeci na 35MHz(nostalgie).

Tak snad to pomůže někomu, co si bude chtít upgradovat MX-dvanáctku ;-)

Jo, a dá se to pořídit(v současné době sepsání článku) tady na Hobbycity.


----------------------------------------------------------------------------------------------------------------------------------------------------------------------

UPDATE 4.3.2011

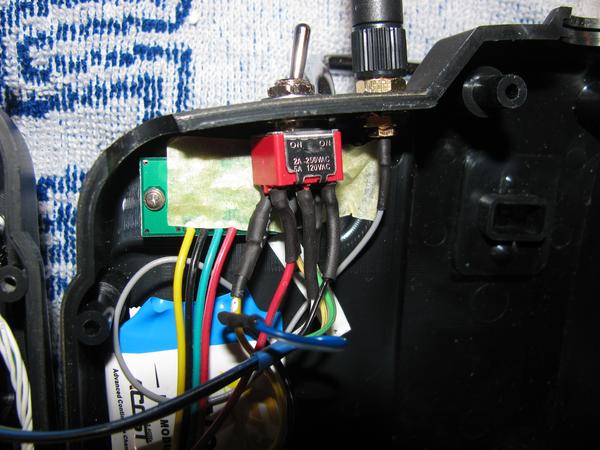

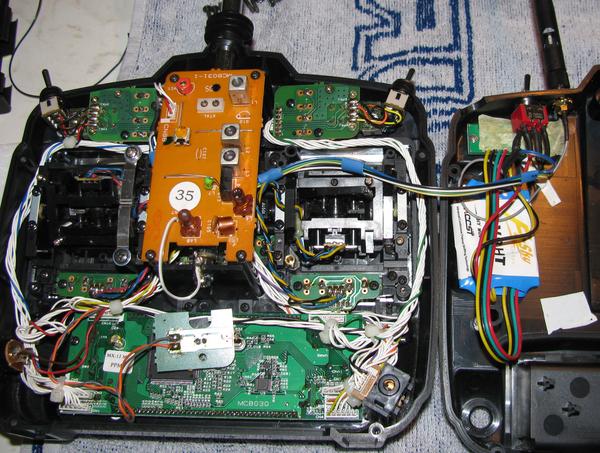

Zjistil jsem, že skoro vůbec nefunguje 35MHz. Je to způsobené přítomností signálu i na wifi modulu, nestačí u tohoto modulu přepínat jen plus (+). Proto jsem použil dvouřadý přepínač a vše znovu předělal. Některé wifi moduly to prý dělají a musí se přepínat i signál.

MX-12

MX-12

MX-12

A aby toho nebylo málo, tak jsem objevil chybu na plošňáku s konektorem pro baterii. Po zapojení a překontrolování všech nových drátků jsem připojit baterii, spustil, a nic :-(
Tak jsem pátral a přišel jsem na přerušené vedení na plošňáku(tam jak ukazuju tužkou). Přebypassoval jsem to drátkama.

Opravdu se nestačím divit, jak jsou veškeré drátky, plošňáčky náchylné. Stačí se na ně špatně podívat a už je problém.

MX-12 MX-12


Autor: Radekc
Dne: 15.2.2011 a 4.3.2011

Komentáře k článku "Instalace 2,4GHz modulu do vysílače Graupner MX-12"
  • radekc - 20.02.2011 20:25 - Tak dnes zalítnuto s Micro Vedlybou. Doma v bytě byl dosah přes 3 zdi se sníženým výkonem OK. Na letišti se sníženým výkonem na 1/1000 byl dosah minimálně 100 metrů, dál sem už nešel.
  • radekc - 28.02.2011 23:25 - Momentálně řeším nefunkčnost 35MHz při provozu v tomto pásmu. Důvodem vyřazení tohoto modulu je, že odpojení plusu(+) na vf wifi modul nedostačuje. Musí se odpojit i signál do wifi. Až budu mít vyřešeno(doufám) pomocí dvouřadového přepínače (+ a signál), tak dám vědět.
  • radekc - 28.02.2011 23:26 - Vše je popsané zde ve fóru: http://www.modelari-tocna.cz/_phpBB2/viewtopic.php?t=1049
  • Jirka - 17.04.2011 17:15 - Čau.
    Chystám se obědnat taky FrSky a zabudovat ji do JR9X a mám na tebe dotaz. Jakým způsobem se přepíná z 35Mhz na 2.4GHz? Je to tak že 35Mhz vysílá pořát a ty jen zapínáš ještě 2.4GHz nebo se pomocí přepínače vypne 35MHz a zapne 2.4GHz? Dík Jirka
  • radekc - 17.04.2011 19:14 - Ahoj. Jak tady píšu, musel jsem přepínat jednak plus(+), tak i signál. Plus a signál přivedu na střední konektory dvouřadýho přepínače, na jeden výstup dám 35Mhz na druhý Wifinu. Takže buďto běží to, nebo to. Dyžtak písni na radekc@email.cz, nebo skype: radekcapo.
  • Honza - 22.07.2011 10:24 - Ahoj Myslis ze by sel ten modul hodit do wk2801e radio neni zas tak spatne ale dosah je mizernej tak me napadlo nez to hodim do kose jestli by tam neslo pichnout toto:) diky
  • mykoc - 05.02.2012 11:38 - Prosím jak funguje časomíra na mx-12 . Děkuji
  • radekc - 05.02.2012 12:13 - MX-12tka měří časy pro každý model zvlášť. Měří - načítává se neustále pro daný model, pokud je vysilačka zapnutá. Dá se to vynulovat velice jednoduse v menu(dvojhmat a clear).
  • radekc - 05.02.2012 12:14 - Používám počítadlo času a nuluji vždy před startem.
